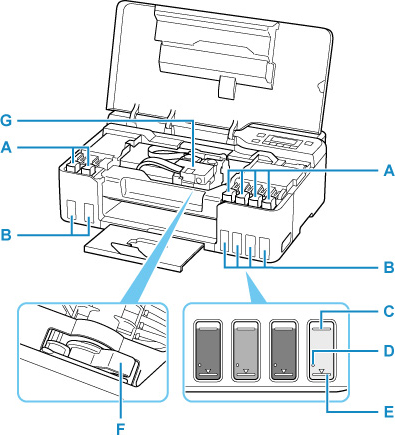

Vista interior
- A: Tapa del depósito
- Ábrala para rellenar los depósitos de tinta.
- B: Depósitos de tinta
-
Los depósitos de tinta gris y negra se encuentran a la izquierda y los depósitos de tinta roja, cian, magenta y amarilla se encuentran a la derecha.
Si existen niveles bajos de tinta, rellene los depósitos afectados.
- C: Línea de límite superior
- Indica la máxima capacidad de tinta.
- D: Punto
- Indica la cantidad de tinta necesaria para realizar el vaciado del sistema.
- E: Línea de límite inferior
- Indica el límite inferior de la cantidad de tinta suficiente para imprimir. Rellene el depósito de tinta antes de que la cantidad de tinta esté por debajo de esta línea.
- F: Palanca de la válvula de tinta
-
Acciónela cuando transporte una impresora.
- G: Soporte del cabezal de impresión
- El cabezal de impresión viene preinstalado.
